設備簡介

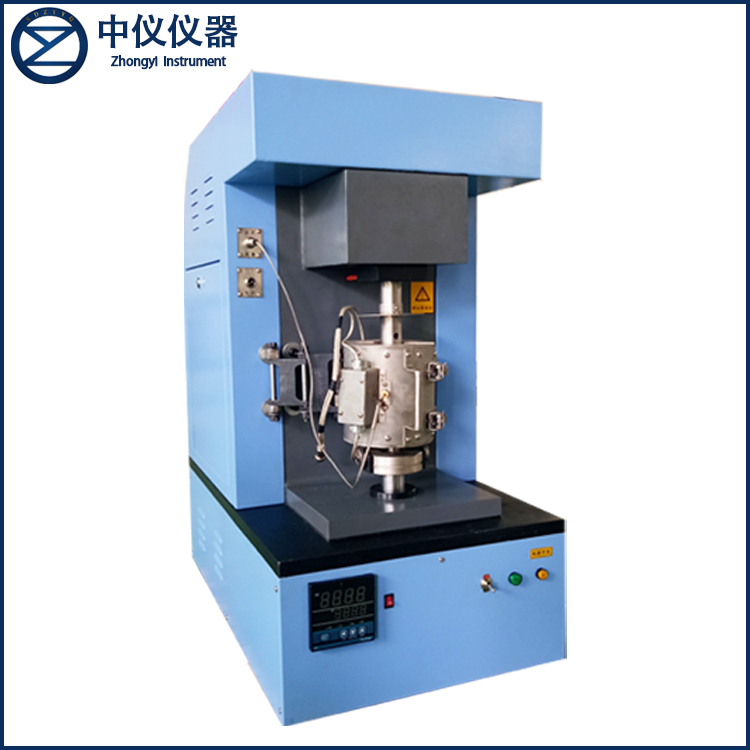

   MMW-1型立式摩擦磨損試驗機，其主要用途與功能均與美國FALEX6#型多功能試樣測試試驗機相似（Multi-Specimen Test Machine），它是研制開發各種中系列液壓油、內燃機油、齒輪機油必需的模擬評定測試試驗機，該機在美國ASTMD4172-94、ASTMD2266-91潤滑液（脂）抗磨性能標準試驗方法（四球法）中被推薦為標準評定測試試驗機，也是我國石油化工總公司在SH/T0189-92“液體潤滑劑抗磨損特性試驗法（四球法）適用的測試評定標準儀器。上述標準方法，應用四球摩擦副測定潤滑劑在規定試驗條件下的相對抗磨損性能，這在抗磨液壓油產品開發中已被廣泛應用，其試驗條件為：

                         A法                      B法

油盒溫度：               75±2℃                   75±2℃

主軸轉速：               1200±60r/min              1200±60r/min

試驗時間：               60±1min                  60±1min

軸向試驗力：             147N（15kgf）             392N（40kgf）

軸向試驗力零點感量：     ±1.96N（±0.2kgf）        ±1.96N（±0.2kgf）

專用標準鋼球試樣：       φ12.7mm                  φ12.7mm

該機在一定的接觸壓力下，具有滾動、滑動或滑滾復合運動的摩擦形式，具有無級調速系統，可在極低速或高速條件下，用來評定潤滑劑、金屬、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能，例如低速銷盤（具有大盤與小盤，單針與三針）摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球—青銅三片潤滑性能、以及止推墊圈、球—盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗。MMW-1型試驗機在摩擦學各個專業技術領域、石油化工、機械、能源、冶金、航天、各大專院校、研究院（所）等部門具有廣泛的應用前途。

 主要技術規格

1、試驗力

1.1軸向試驗力工作范圍：0～1000N（無級可調）

1.2試驗力示值相對誤差：±1%

1.3試驗力示值零點感量：±1.5N

1.4試驗力自動加荷速率：400N/min

1.5試驗力長時自動保持示值相對誤差：±1%

2、摩擦力矩

2.1測定大摩擦力矩：2.5N.m

2.2摩擦力矩示值相對誤差：±2%

2.3摩擦力荷重傳感器：50N

2.4摩擦力臂距離：50mm

3、主軸無級變速范圍

3.1單級無級變速系統：5-2000r/min

3.2主軸轉速誤差：±1%

4、試驗介質： 油、水、泥漿、磨料等。

5、試驗機加熱系統

5.1加熱器工作范圍：室溫～200℃（260℃）

5.2盤式加熱板：φ65，220V，250W

5.3套式加熱器：φ68×44，220V，300W

5.4φ3雙組輸出鉑熱電阻：RO=100±0.1Ω（長短各一組）

5.5溫度控制精度：±（0.3+0.005t），式中“t”為試驗溫度

6.試驗機主軸錐度： 1：7

7.試驗機主軸與下副盤大距離 ：＞75mm

8.試驗機主軸控制

8.1手動控制

8.2時間控制

8.3轉速（周期）控制

8.4摩擦力矩控制

9.試驗機時間顯示與控制范圍：10s～9999min

10.試驗機轉速（周期）顯示與控制范圍：（1～99）×105

11.試驗機主電機輸出大力矩：5N.m

12.試驗機外形尺寸〈L×B×H〉：560×540×1100mm

13.試驗機凈重：350kg

14.試驗機主要附件及特殊附件

14.1測量顯微鏡放大倍率：25X      100X

14.2磨損磨斑測量顯微鏡
